STEEL TO STEEL - Morsetti di ancoraggio per strutture metalliche

STEEL TO STEEL - Sistemi di fissaggio per strutture metalliche

Alternativa sicura per l'ancoraggio di strutture metalliche secondarie

Tutte le tipologie di morsetti presenti sono studiati e realizzati per la connessione tra strutture in acciaio. Caratteristica principale è la possibilità di ancoraggio mediante piastra di connessione che evita la necessità di opere accessorie di saldatura o perforazione in loco. Sono quindi utili soprattutto nei casi in cui non è permesso l'utilizzo di trapani elettrici o fiamma libera, es. Oil & Gas, petrolchimico farmaceutico, material handling etc.
Le soluzioni di ancoraggio possono essere utilizzate sia per collegamenti temporanei che permanenti e sono comunemente utilizzati per collegare strutture in acciaio secondarie a strutture esistenti. I sistemi offrono molti vantaggi rispetto ai metodi tradizionali, tra cui la regolazione e la flessibilità in sito in quanto non richiedono alcuna opera preventiva di lavorazione sulle strutture.
Risulta quindi un serraggio duttile capace di minimizzare se non escludere errori nella progettazione grazie alla possibilità di movimento del nodo di connessione non legato a fori o saldature praticati preventivamente alle operazioni di ancoraggio.
Tutte le tipologie presenti sono prodotte in acciaio con finitura esterna a caldo, (per le specifiche tecniche inerenti le varie tipologie di acciaio e zincature si rimanda a quanto scritto nel catalogo).

CERTIFICAZIONI:

MORSETTI PER STRUTTURE METALLICHE: LE CARATTERISTICHE DEL SISTEMA BEAMCLAMP:

  • Approvazione da parte di terzi (Lloyds & DIBt);
  • Certificazione CE
  • Nessun utensile speciale o manodopera specializzata necessaria;
  • Garantito Fattore di sicurezza 5 a 1;
  • Facile da regolare in loco;
  • Nessun indebolimento delle strutture in acciaio esistenti;
  • Nessun danno al rivestimento protettivo della carpenteria;
  • Finitura esterna standard zincata a caldo.

VANTAGGI DEI SISTEMI BEAMCLAMP:

  • Sicurezza in fase di progettazione;
  • Risparmio di tempo e costi di installazione;
  • Eccellente resistenza alla corrosione a lungo termine per applicazioni esterne;
  • Flessibilità in fase di montaggio.
MORSETTO TIPO BY


ETA 19/0098

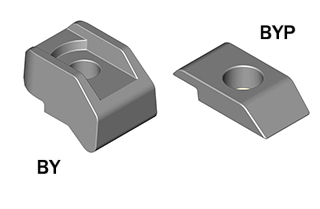

Rampone tipo BY

I ramponi morsetti pinze tipo BY pinza sono progettati per una maggiore resistenza a scorrimento (High Friction) e trazione. Utilizzati in applicazioni che superano le capacità dello standard . La gamma a un range di diametro da M12 A M20, utilizzabili con un avite 8.8 o per aumentare la portata con una vite 10.9. Lo spessore BYP viene utilizzato per l’accoppiamento di due travi e consente di formare una superficie piatta per il serraggio con rondella e dado esagonale.


FINITURA ESTERNA

Galvanizzata a caldo

APPROVAZIONI:

Lloyd's Register
Certificazione CE

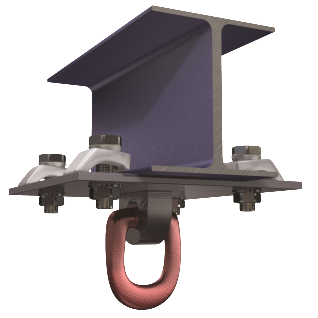

MORSETTO TIPO BK


ETA 19/0259
Rampone tipo BK1

I ramponi tipo BK1 sono fissaggi a regolazione automatica costituiti di due parti. Il corpo principale fornisce un incavo che permettere ad una rondella semisferica di ruotare all’interno. Questo permette al corpo di adattarsi a diversi tipi di altezza di flangia della trave da ancorare. La gamma ha un range di diametro da M8 a M20. Particolarmente utile in quei progetti dove le sezioni da ancorare sono di diversa tipologia.


FINITURA ESTERNA

Galvanizzata a caldo

FATTORE SICUREZZA:

5:1

APPROVAZIONI:

Lloyd's Register
Certificazione CE

MORSETTO TIPO BA BB


CERTIFICAZIONE DIBT e Lloyds Register

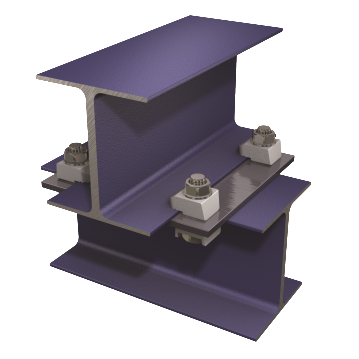

Rampone tipo BA

I ramponi tipo BA sono comunemente utilizzati per l’ancoraggio di due travi in acciaio. Il tipo BA ha un incasso superiore per ospitare la testa di una vite di un grado 8,8. Sono disponibili in tre lunghezze di tallone per ogni diametro Size 1 – 2 - 3 (vedi catalogo generale). La gamma ha un range di diametro da M8 a M24. Possono anche essere utilizzati da soli se una delle due travi è stata pre-forata. Comunemente utilizzati in coppia con i ramponi morsetti pinze tipo BB.


FINITURA ESTERNA

Galvanizzata a caldo

FATTORE SICUREZZA:

5:1

APPROVAZIONI:

DIBt – Lloyd's Register


Rampone tipo BB

I ramponi tipo BB sono comunemente utilizzati per l’ancoraggio di due travi in acciaio. Il tipo BB ha la base superiore piatta per il serraggio di rondella più dado esagonale. Sono disponibili in tre lunghezze di tallone per ogni diametro Size 1 – 2 - 3 (vedi catalogo generale). La gamma ha un range di diametro da M8 a M24. Possono anche essere utilizzati da soli se una delle due travi è stata pre-forata. Comunemente utilizzati in coppia con i ramponi morsetti pinze tipo BA.


FINITURA ESTERNA

Galvanizzata a caldo

FATTORE SICUREZZA:

5:1

APPROVAZIONI:

DIBt – Lloyd's Register

MORSETTO TIPO BE


ETA 19/0259
Rampone tipo BE1

I ramponi morsetti tipo BE1 sono utilizzati quando gli spessori di flangia delle travi in acciaio all'interno di un singolo progetto hanno altezze differenti. Questo grazie ad una vite che regola l'altezza del rampone morsetto. °. Il tipo BE1 ha un incasso superiore per ospitare la testa di una vite di un grado 8,8. La gamma ha un range di diametro da M10 a M24.


FINITURA ESTERNA:

Galvanizzata a caldo

FATTORE DI SICUREZZA:

5:1

APPROVAZZIONI:

Lloyd's Register
Certificazione CE


Rampone tipo BE2

I ramponi morsetti tipo BE2 sono comunemente utilizzati quando gli spessori di flangia delle travi in acciaio da ancorare all'interno di un singolo progetto hanno spesso differenti. Questo grazie ad una vite che ne regola l'altezza. °. Il tipo BE2 ha la base superiore piatta per il serraggio di rondella più dado esagonale. La gamma ha un range di diametro da M10 a M24


FINITURA ESTERNA:

Galvanizzata a caldo

FATTORE DI SICUREZZA:

5:1

APPROVAZIONI:

Lloyd's Register
Certificazione CE

MORSETTO TIPO BL


ETA 19/0259
Rampone tipo BL

I ramponi morsetti tipo BL sono comunemente utilizzati per l'ancoraggio di due strutture in acciaio senza l'utilizzo della tipica piastra di connessione. Applicazione principale è il caso in cui due travi scorrono parallele una sopra l'altra. La gamma ha un range di diametro da M08 a M24. Non utilizzare in caso di connessione tra due travi ortogonali.


FINITURA ESTERNA:

Galvanizzata a caldo

FATTORE DI SICUREZZA:

3:1

APPROVAZIONI:

Certificazione CE

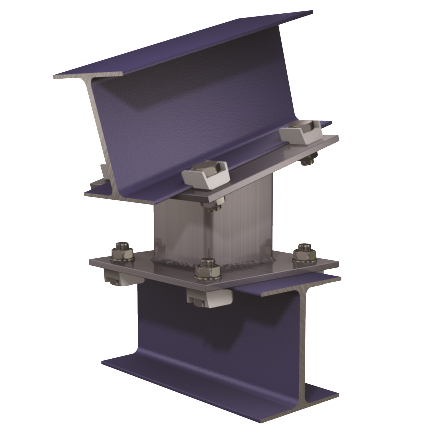

MORSETTO TIPO BT BW


Rampone tipo BT

I ramponi morsetti tipo BT sono comunemente utilizzati quando l'ala della trave in acciaio da ancorare ha inclinazione pari a 8-10°. Il tipo BT ha un incasso superiore per ospitare la testa di una vite di un grado 8,8. Questo fa dei ramponi morsetti BT l'articolo ideale per la connessione di binari ferroviari. La gamma ha un range di diametro da M12 a M20.


FINITURA ESTERNA

Galvanizzata a caldo

FATTORE DI SICUREZZA

5:1


Rampone tipo BW

I ramponi morsetti tipo BW sono comunemente utilizzati quando l'ala della trave in acciaio da ancorare ha inclinazione pari a 8-10°. Il tipo BB ha la base superiore piatta per il serraggio di rondella più dado esagonale. Questo fa dei ramponi morsetti BT l'articolo ideale per la connessione di binari ferroviari. La gamma ha un range di diametro da M12 a M20.


FINITURA ESTERNA:

Galvanizzata a caldo

FATTORE DI SICUREZZA:

5:1

MORSETTO TIPO BC BD


ETA 19/0259
Rampone tipo BC1

I ramponi morsetti tipo BC1 sono comunemente utilizzati per l'ancoraggio sulla flangia di travi in acciaio, Possono essere utilizzati singolarmente o accoppiati con tutte le altre tipologie di ramponi Beamclamp esistenti. Il tipo BC1 ha un incasso superiore per ospitare la testa di una vite di un grado 8,8. La gamma ha un range di diametro da M08 a M24.


FINITURA ESTERNA:

Galvanizzata a caldo

FATTORE DI SICUREZZA:

5:1

APPROVAZIONI:

Lloyd's Register
Certificazione CE


Rampone tipo BD1

I ramponi morsetti tipo BD1 sono comunemente utilizzatii per l'ancoraggio sulla flangia di strutture in acciaio. Possono essere utilizzati singolarmente o accoppiati con qualsiasi altra tipologia di rampone morsetto Beamclamp esistente. Il tipo BD1 ha la base superiore piatta per il serraggio di rondella più dado esagonale. La gamma ha un range di diametro da M08 a M24


FINITURA ESTERNA:

Galvanizzata a caldio

FATTORE DI SICUREZZA:

5:1

APPROVAZIONI:

Lloyd's Register
Certificazione CE
